Air Sain Concept

AirSain Concept : 1 seul système pour…

chauffer, climatiser, ventiler et produire de l’eau chaude naturellement

Ce système permet de remplacer une installation de chauffage/climatisation traditionnelle pour habitation PASSIVE, éviter une installation de chauffage/climatisation lourde pour un bâtiment BBC, limiter les besoins de chauffage pour une habitation récente RT2005 et assurer la ventilation d’une maison ancienne.

  • Le puits canadien en grès

    L’air circule sous terre pour être ensuite diffusé dans toutes les pièces de la maison

  • La centrale double flux à haut rendement (90%)

    Cette machine permet de faire circuler l’air du puits canadien dans la maison, mais aussi d’aspirer l’air vicié de la maison pour l’évacuer dehors.

  • Gaines de distribution de l’air en acier galvanisé

    En acier galvanisé, ces gaines permettent d’acheminer l’air à travers toutes les pièces de la maison.

  • Production d’eau chaude sanitaire

    L’air de rejet permet de réchauffer un ballon thermodynamique de 300 litres.

Maison RT2012

AIRSAIN CONCEPT assure 60% des besoins de chauffage pour une maison RT2012, la climatisation (25°C pour 32°C extérieur) et la ventilation pour un coût annuel de 45,55 € TTC d’électricité (0.13 centimes le KW/h).

Maison Passive

AIRSAIN CONCEPT assure 95% des besoins de chauffage pour une maison PASSIVE, la climatisation (25°C pour 32°C extérieur), et la ventilation pour un coût annuel de 45,55 € TTC d’électricité (0.13 centimes le KW/h).

Eau chaude

AIRSAIN CONCEPT permet de produire de l’Eau Chaude Sanitaire (en réchauffant un ballon de 300 litres) pour 4 personnes pour un coût annuel de 141,07 € TTC d’électricité (0.13 centimes le KW/h).

  • PUISSANCE MAX fournie en chaud 1.72Kw, énergie annuelle fournie en chaud 2931.21kW.
  • PUISSANCE MAX fournie en froid -2.25Kw, énergie annuelle fournie en froid -614.67kW.
  • Puissance d’appoint nécessaire 6kW.
  • AirSain CONCEPT à un COP de 42 à -7°C.
  • Coût d’électricité annuel de 45,55 € TTC environ.

Ce système permet de remplacer une installation de chauffage/climatisation traditionnelle pour habitation PASSIVE, éviter une installation de chauffage/climatisation lourde pour un bâtiment RT2012, limiter les besoins de chauffage pour une habitation récente RT2005 et assurer la ventilation d’une maison ancienne.

Conception

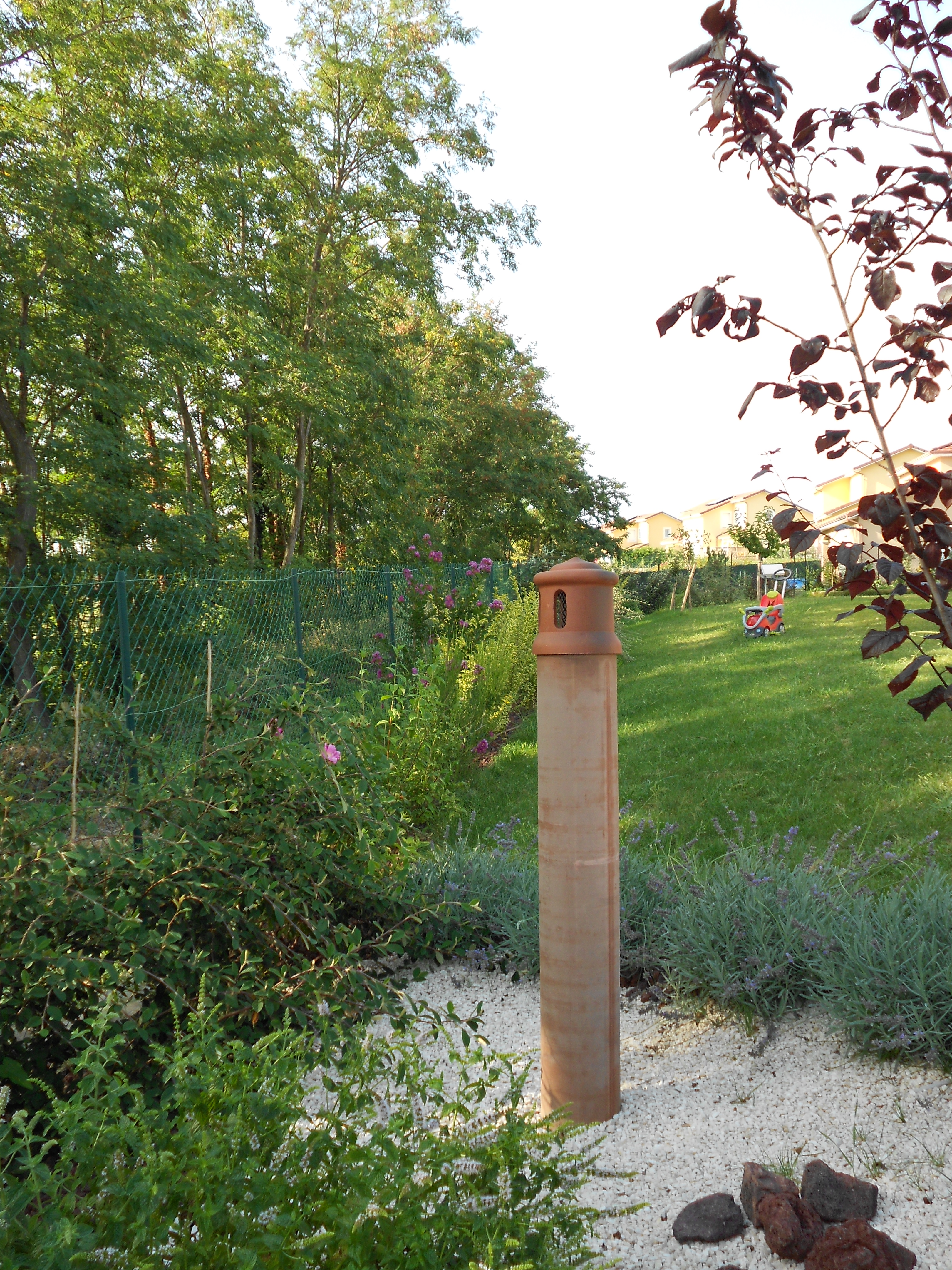

Tubes géothermiques en grès (terre naturelle cuite)

  • sans condensat (matériaux régulateur d’hygrométrie, point de rosée non atteint)
  • sans odeur, sans bactérie pathogène
  • sans développement de champs électrostatiques et d’ionisation positive de l’air
  • tubes avec joints étanches en EPDM (étanchéité parfaite aux fluides et gaz)
  • échange thermique optimal (terre/terre)
  • longévité du produit (100 ans), le grès installé par les romains il y a 4000 ans
  • longueur adaptée à votre projet
  • forte résistance a l’écrasement (enfouissement à 3 mètres dans notre procédé)

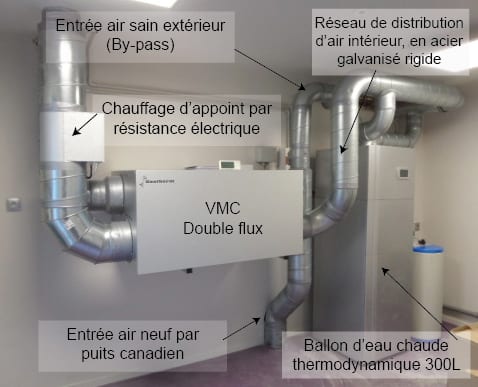

Centrale double-flux haut rendement (90%), de 100m3/h à 3300m3/h

  • échangeur aluminium haut rendement
  • machine économe en énergie
  • machine silencieuse et avec filtration de l’air en entrée et sortie
  • sans matière plastique afin d’éviter les charges électrostatiques
  • régulation électronique performante
  • by-pass machine intégré (pour l’été)
  • machine adaptée à votre projet et à la sur-ventilation
  • longueur adaptée à votre projet

Gaines de distribution et bouches de soufflage dans la maison

  • uniquement avec des gaines rigides en acier galvanisé étanche
  • gaines de grand diamètre pour une meilleure diffusion des flux
  • bouches de diffusion et reprise d’air en acier peint en blanc

Production d’eau chaude sanitaire ECS

  • La production d’eau chaude sanitaire pour les Bâtiments Basse Consommation BBC, adaptée et couplée à la VMC 2 flux
  • un ballon d’eau de 300 litres thermodynamique pour produire 90% des besoins en eau chaude sanitaire.
  • bouches de diffusion et reprise d’air en acier peint en blanc

Résultat

Une installation dans les règles de l’art permet de :

  • Réguler la température de l’air des habitations

    Exemple : température de l’air extérieur à l’ombre 32° ; température ambiante de l’habitation 25°. C’est sur les extrêmes de température que le puits canadien est le plus performant (été et hiver).

  • Optimiser la température la nuit au printemps et à l’automne.

    Pour le printemps et l’automne, les performances calorifiques de jour sont moindres mais plus optimales de nuit. Exemple : température externe 17°C le jour et 7,5°C la nuit. L’air soufflé par le puits est de 17°C de jour et de nuit.

Sécurité

  • Le Radon

    Ce gaz radioactif naturel est émis par le sous-sol dans certaines régions (principalement les sous-sols granitiques et les zones avec des failles importantes).

    Les matériaux utilisés lors de la mise en œuvre dans le sous-sol rendent le risque nul. Les tubes en grès sont, de par leur nature et conception, étanches à ce gaz. Ces tubes sont dotés de joints parfaitement étanches aux gaz du sous-sol et à l’eau.

  • Les bactéries

    En raison aussi des matériaux mis en œuvre dans le sous-sol (tubes en grès avec joints étanches), les pollutions générées par l’entrée de bactéries venant du sous-sol est impossible.

    Le risque de prolifération de bactéries type légionellose est impossible à une température de 25° (température maxi constatée dans nos puits en fonctionnement).

  • Les moisissures

    Ce phénomène n’est pas constaté dans nos installations avec les matériaux mis en oeuvre, partant du principe que le puits canadien reste en fonctionnement en permanence du 1er janvier au 31 décembre !

  • Les Condensats

    Les enregistrements permanents effectués sur un de nos puits canadiens permettent de mettre en évidence que le point de rosée n’est jamais atteint. Dans ce cas, les condensats ne peuvent pas être présents dans les conduits.

  • L’humidité

    La nature des matériaux utilisés permet de constater une baisse d’humidité de l’air à la sortie du puits canadien (environ -10%)

  • Les champs électro-statiques

    L’utilisation de tubes en grès (matériaux naturel) dans le sous-sol ainsi que la non utilisation de matériaux en matière plastique pour la distribution permet de ne pas générer de champs électrostatiques et donc de conserver une bonne qualité ionique de l’air ventilé dans la maison.

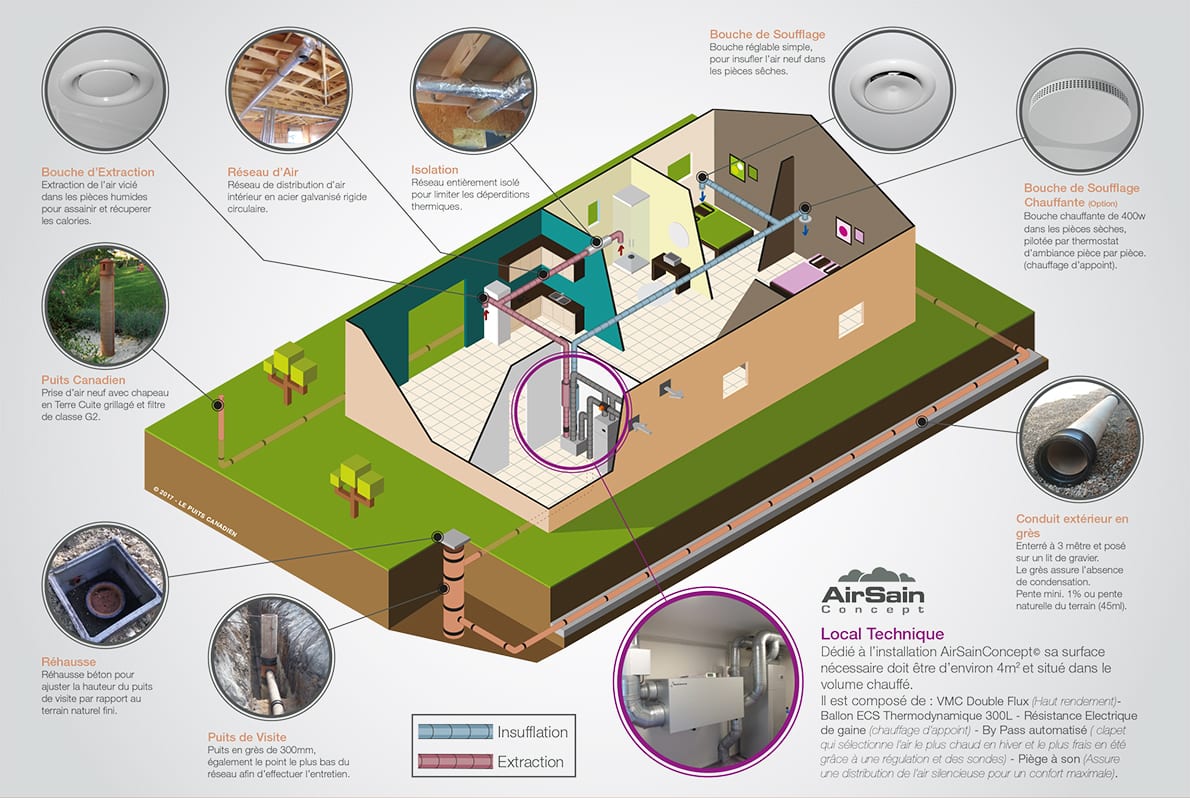

Exemple d’installation Air Sain Concept (chauffage / climatisation / ventilation / ECS)

Air Sain Concept est un système complet permettant d’assurer le chauffage, la climatisation et la ventilation d’un habitat, ainsi que la production d’eau chaude. Ce système est basé sur l’utilisation d’un puits canadien couplé à une centrale double flux et à des gaines de distribution d’air en acier galvanisé.

Il s’agit d’une solution optimale pour exploiter pleinement le potentiel d’un puits canadien.

  • Maison de 140m2

    Maison individuelle de 140m2, Norme RT 2012, en Région Lyonnaise

  • Chauffage et climatisation

    60% des besoins de chauffage, climatisation à 25°C, et ventilation.

  • Eau Chaude Sanitaire (ECS)

    Production d’eau chaude sanitaire (ECS) 300 Litres pour 4 personnes.

  • Consommation électrique

    Consommation électrique de 186€ / ans à 0,13 € / kWH.

Consommation électrique annuelle de 45,55€ pour 60% du chauffage, la climatisation et la ventilation de la maison.

Production d’eau chaude annuelle de 141,07€.
